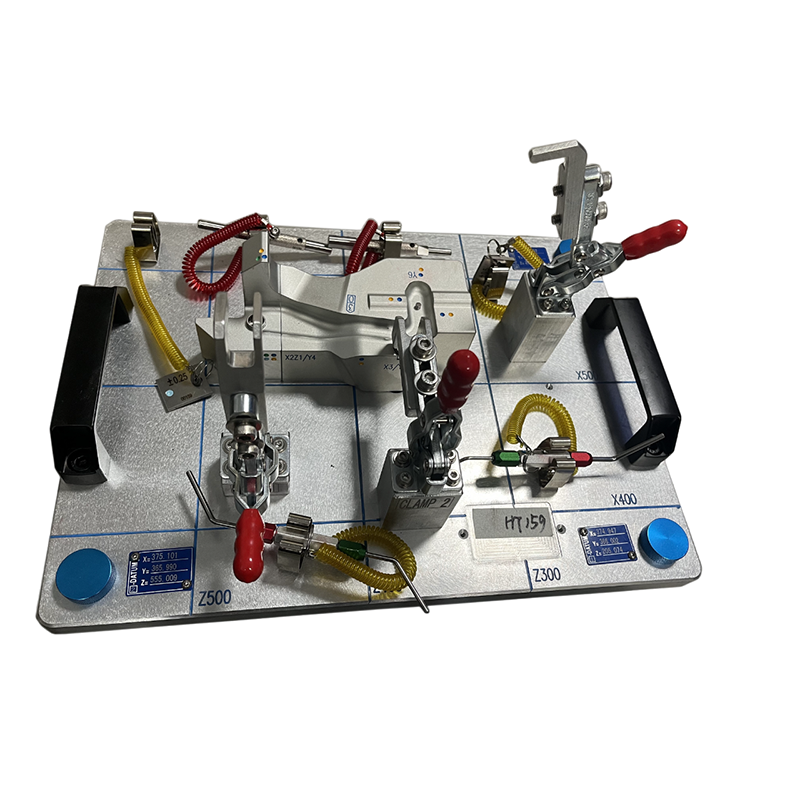

מתקן בדיקה אוטומטית

פריט מספר:HTCK-003
גודל מוצר: 101*46*40 מ"מ
חומר: אלומיניום, פליז, ברונזה, נחושת, מתכות מוקשות, נירוסטה, סגסוגות פלדה

שלח החקירה

הצגת המוצר

מפרט מוצר

שם מוצר	מתקן בדיקה אוטומטית
פריט מספר.	HTCK-003
גודל מוצר	1014640 מ"מ
חוֹמֶר	אלומיניום, פליז, ברונזה, נחושת, מתכות מוקשות, נירוסטה, סגסוגות פלדה
דיוק	0.005-0.1 מ"מ או לפי בקשתך
צֶבַע	ניתן להתאים אישית אנודייז, צבעי אלומיניום, שחור או חלקים בודדים לבקשת הלקוח
טיפול שטח	התזת חול, טיפול בחום, התזת חול, טיפול בחום וכו'
ציוד לעיבוד שבבי	CNC, גריסה, EDM, מכונת כרסום, 3DCMM,
שיטת לוגו	חריטת לייזר, חריטת CNC
נוֹהָג	מתקן לבדיקת חלקי רכב, מתקן לבדיקת חלקי תעופה וחלל, מתקן לבדיקת חלקי תעשייה
אריזה	קופסת עץ או לפי בקשתך
מתקן בדיקה	מכונת מדידת שלוש קואורדינטות, מיקרומטר, מחוגה
זמן אספקה	15-20ימים לאחר אישור המבנה
תֶקֶן	ISO9001, תקן יצוא

ההגדרה של מתקן בדיקה

מתקן בדיקה אוטומטי הוא כלי פשוט המשמש מפעלי ייצור תעשייתי לשליטה בממדים שונים של מוצרים (למשל צמצם, ממדים מרחביים וכו'), לשיפור יעילות הייצור ואיכות השליטה, והוא מתאים למוצרים בייצור המוני, כגון רכב. חלקים, להחלפת כלי מדידה מקצועיים, כגון מדי תקע חלקים, מדי תקע חוטים ומדדי OD.

יתרונות השימוש ב-Checking Fixture

אספקת אביזרי בדיקת רכב כשירות בעל ערך מוסף יכולה להיות מועילה ביותר, במיוחד בתעשיות שבהן דיוק ובקרת איכות הם חיוניים, כגון מגזרי ייצור ומכוניות. HT Tool&Die לא רק יכול לספק קוביות הטבעה אלא גם לספק מתקני בדיקה; הנה כמה נקודות שאספקת מתקני בדיקה יכולה להוסיף ערך ללקוחות שלנו:

בקרת איכות: למכשירי הבדיקה האוטומטיים של HT יש תקני בקרת איכות קפדניים שיש לעקוב אחריהם בכל עיבוד ייצור, יש לנו מערכת ISO9001 שיכולה להבטיח שמתקן הבדיקה שלנו יכול לעמוד בדרישות הלקוח.

חיסכון בזמן:יש לנו ניהול פרויקטים וניהול ייצור מוסמך, כך שכל אחד מהליכי הייצור שלנו נוטר והסתיים בזמן. זה יכול להגדיל את יעילות זמן ההובלה במידה רבה.

יעילות מחיר: על ידי מזעור הצורך בבדיקה ידנית ועבודה מחדש, גופי בדיקת HT יכולים לסייע בהורדת עלויות הייצור הכוללות עבור הלקוחות שלנו. ההנהלה הבכירה שלנו גם עקבה אחר נהלי רכישת החומרים והייצור כדי לשלוט בעלות, זה ישפר את התחרותיות בעלויות שלנו.

חומר הבסיס של מתקן בדיקה אוטומטית

מתקן בדיקת HT משתמשים בחומר בסיס סטנדרטי ואיכותי עבור כל אחד ממתקני הבדיקה שלנו, כך שישמור על חיי השירות של גופי הבדיקה.

בסיסי אלומיניום בגודל של יותר מ-18 אינץ' x 18 אינץ' דורשים בסיס אלומיניום מרותך, עם 4 רפידות פינות

מינימום, ליציבות. גובה הבסיס לא יעלה על 6 אינץ' ולא פחות מגובה 4 אינץ',

ויש לנרמל אותו לפני השימוש. ייתכן שיידרשו רפידות תמיכה נוספות לבסיסים ארוכים יותר.

אביזרי החזקה: יש להשתמש בצינורות פלדה מבניים (מרותך ומוריד מתח) לבניית

מבנה מתקן מחזיק. יש לשלב שקעים או צינורות צולבים כדי לחזק את המבנה הראשי

רצף תפעול של בדיקת מתקן ומדדים

להלן הנהלים של בדיקת מתקנים אוטומטיים:

בדיקה חזותית לבדיקת קצוות חדים של חלק, סדקים וקוצצים.
שימוש בסיכות GO ו-NOGO כדי לבדוק את גודל החורים.
הפוך את החלקים טוב למגע עם סיכת ה-Datum Netpad והמגנט
התאמת החלק תשמור על קשר טוב עם רשתות ותחמיץ אותו עם X/Y1/Z1 ו-Y2/Z2.
סגור מהדק Z1,Z2,Z3.
שימוש בפינים P1 כדי לבדוק את מיקום החור.
שימוש במישוש ובמד החיזור כדי לבדוק את הגזרה והמשטח כנקודות הצבע.
זיהוי חזותי של קצה החומר, הוא מוסמך בתוך +/-1.5 שורות, ולהיפך.
רישום תוצאות בדף הבדיקה.
פתיחה והסרה של חלק.

הערה: מתקן/מדדי הבדיקה חייבים להיות תחת סביבה נטולת אבק עם טמפרטורה ולחות יציבים כאשר הם משמשים לבדיקת המוצר.

ציוד לסדנה שלנו

יש לנו עיבוד ייצור פנימי, זה קל לשלוט באיכות ויקבל חיסכון בעלויות.

תעודה

שאלות נפוצות

ש: מי אנחנו?

ת: HT tool&die נוסדה בשנת 2016 והיא ממוקמת בסין בגואנגדונג, 90% ממתקלות ההחתמה ומכשירי הבדיקה מיוצאים לשוק מעבר לים ו-10% מהמוצר מיועדים לשוק המקומי. יש בסך הכל 85 אנשים במפעל שלנו.

ש: איך אנחנו יכולים להבטיח איכות?

ת: ניהול בקרת איכות קפדנית לאורך כל תהליך הייצור, תמיד מדגם טרום ייצור לפני ייצור המוני; בדיקה סופית תמיד לפני המשלוח;

ש: מה אתה יכול לקנות מאיתנו?

ת: מתכת הטבעה למות, למות יציקה, חלקי מתכת, בדיקת מתקן/גיגים

ש: למה כדאי לקנות מאיתנו לא מספקים אחרים?

ת: HT Tool and Die Co., Ltd נוסדה בשנת 2016, אנו מפעל מקומי אשר מקצועי בייצור ועיצוב כלים ומוות עבור מכשירי חשמל ביתיים ומכוניות. יש לנו צוות מיומן ומקצועי עם יותר מ-100 צוותי מפתח
